你需要了解的壓控晶體振蕩器知識

壓控晶體振蕩器VCXO是提供石英諧振器穩定性的電子組件或模塊，并且可以進行較小的壓控調節。壓控晶體振蕩器，VCXO在許多需要晶體振蕩器穩定性的RF電路中都有用，但是具有拉動或調整它們的能力。貼片壓控晶振VCXO之所以得名，是因為晶體諧振器通常被稱為“ Xtals”，即VCXO代表壓控Xtal振蕩器。使用VCXO可以使石英晶體具有很高的穩定性，并可以實現低水平的相位噪聲，同時仍可以少量改變或調整頻率。

VCXO通常是電子組件，可在需要對信號進行小的可編程調整的情況下使用，例如，用作電子系統中的參考信號。此處，VCXO可以使用從數字信號中導出的電壓進行編程。

VCXO還可在控制電壓可用來抵消由溫度，老化等引起的頻率變化的情況下使用。通過這種方式，它們在許多電子電路設計中得到了應用。

VCXO電路

VCXO的基本電路包括一個標準晶體振蕩器，但具有一種電子裝置，可以對頻率進行微調或“拉”。使用變?nèi)荻O管或變?nèi)荻O管幾乎總是可以實現這一點。在大多數VCXO中，在晶體上放置一對背對背二極管。將反向偏壓施加到二極管的陽極，然后將其用作晶體上的可變電容器。在大多數情況下，使用的是Colpitts振蕩器電路。

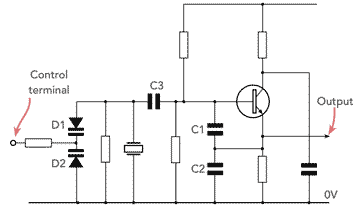

典型的VCXO電路

可以拉動晶體頻率的數量取決于多種因素，包括所施加的電容水平，電路狀況本身以及晶體。但是，不能將頻率拉得太遠，因為隨著晶體兩端電容水平的增加，晶體的活性會降低。如果有必要將VCXO拉至較大范圍，則可以在電路中集成一個電感器。

VCXO應用

VCXO用于許多應用程序。這里有一些：

溫控晶體振蕩器：   VCXO用于TCXO-溫控晶體振蕩器，其中溫度補償電壓施加到VCXO的控制端子。通過這種方式，可以大大減少漂移。盡管VCXO的性能仍然不如全烤箱控制的晶體振蕩器，但是它能夠提供比單個無補償晶體振蕩器更好的性能水平，并且遠低于全烤箱控制的晶體振蕩器的成本。 。

窄帶PLL：   在另一種應用中，VCXO可以用于窄帶鎖相環，其中僅需要少量的頻率變化。在這里，它們能夠提供很好的相位噪聲。它們可以在此角色中用于信號重構。

其他應用：   VCXO用于需要穩定和低相位噪聲振蕩器的其他電子設計中，可以用相對較小的量進行調整或調整。通常，這些應用出現在各種RF設計以及定時電路中。

VCXO性能

使用這種方法，頻率變化大約為35至50 ppm /伏的VCXO數字相當容易實現，而具有這些數字的VCXO非常普遍。

自然地，可以拉低VCXO頻率的事實降低了振蕩器電路的整體性能。振蕩器的相位噪聲性能會下降，因為會大大降低諧振器的有效Q值。另外，頻率穩定性不是很好。

VCXO的主要問題之一是溫度漂移。由于這會在電壓控制范圍內變化，因此無法針對所有級別的控制電壓進行優化，終設計是一個折衷方案。當不使用其他形式的溫度補償而使用時，它們的漂移可能會比其他形式的晶體振蕩器大。
