提升晶體振蕩頻率的電路有哪些

 有多種不同的電路可用于拉高石英晶體的振蕩頻率。

本質上，拉動晶振的頻率需要改變負載電容。這將改變振蕩頻率，使其可以在可用范圍內修整到所需值。

常用的電路是Colpitts振蕩器。在晶體兩端使用一個簡單的可變電容器將可以進行適當?shù)恼{(diào)整。同樣通過在電子電路設計中減小電容器C1和C2的值，同時還保持電路工作，可以減小由電路的該元件引起的負載電容，從而允許更多的調整。

這種類型的電路可用于需要手動調整晶體振蕩器頻率的場合。它也可以用在一些低功率晶體控制的業余無線電或業余無線電發射機中。通過使用晶體振蕩器，這大大簡化了電子設計和所用電子元件的數量，從而使變送器適合于家庭建筑。

在大多數應用中，使用控制電壓控制晶體振蕩器的頻率更為方便。這意味著它可以被結合到各種電子電路設計中，包括：窄帶鎖相環；貼片壓控晶振VCXO；高精度溫補晶振TCXO；以及更多的電路設計。

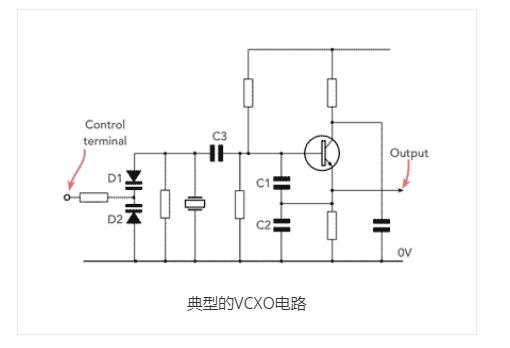

為了實現電壓控制，使用了變?nèi)荻O管。如圖所示，通常使用背靠背二極管。

可以使用單個二極管，但是需要串聯電容器來代替二極管D1，以將調諧電壓和晶體管偏置電壓彼此隔離。背靠背二極管相對于單個二極管在性能上有整體提高。

晶體兩端的電阻需要為二極管D1的偏置電壓提供DC返回。考慮到變?nèi)荻O管反向偏置，幾乎沒有電流流過，因此其值可能很高。

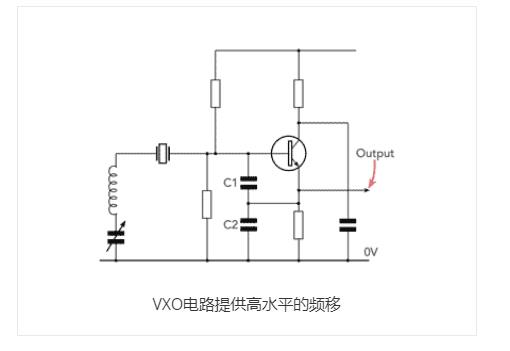

在某些情況下，晶體振蕩器可能需要相對較大的頻移。一種應用是在業余無線電，業余無線電低功率莫爾斯電碼發射機中。在這里，即使看到較大的偏移，使用晶體振蕩器也能提供良好的穩定性，并且與LC可變頻率振蕩器相比，其高輸出是非常有益的。它們比其他解決方案簡單得多，并使用更少的電子組件。這些振蕩器通常不會用于性能應用，因?yàn)榉€(wěn)定性，相位噪聲和精度顯然受到了影響，但對于業余無線電應用來說仍然綽綽有余。

在進行此類電路的電子設計時，必須格外小心。如果頻率偏移變得太大，則輸出可能下降或振蕩器完*停止工作，或者振蕩頻率可能僅由LC組合的頻率決定。但是，通過精心的電子設計和優化，與使用簡單的可變電容器相比，可以獲得更大程度的頻移。
