晶體晶振在設計振蕩回路時注意事項

1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，其計算公式如下：
驅動能力 (P) = i²?Re

其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R₁（1+Co/CL）²。

晶體單元的等效電路	振蕩電路

2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請在電路設計時提供足夠的負極電阻。

晶體單元和振蕩器	負極電阻檢查
	將電阻(r)跟晶體單元按串聯方式連接到電路。 調整(r)，使得 振蕩發生（或停止）。 當振蕩剛啟動（或停止）時，如（2）所述，測量(r)。 推薦的(r) (r) > CI ×(5至 10)

3. 負載電容
如果振蕩電路中負載電容的不同，可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 C_L≒C_G × C_D / （C_G+C_D） + C_S。
其中CS表示電路的雜散電容。

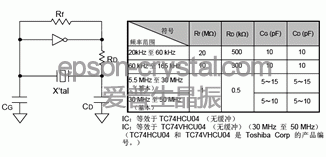

頻率和負載電容特征圖器	振蕩回路參數設置參考
