愛普生32.768kHz晶體單元MC-146系列選型資料

愛普生是出貨量較高的晶體廠商之一，憑借其優秀的技術和優質的服務，多年來在行業內樹立了良好的聲譽。在其豐富的產品線中，MC-146系列無源晶體作為一款老牌型號，與FC-135、FC-12M一樣是愛普生貼片音叉晶振銷售中的主力型號。歷經多年市場考驗，應用廣泛且性價比突出，成為眾多電子設備時鐘信號解決方案的理想之選。

MC-146系列概述：

愛普生MC-146系列晶振是一款薄型工業級32.768khz無源晶振（晶體諧振器）。它擁有7.0×1.5×1.4mm的外部尺寸，屬于細長類型，多用于封裝要求不高的設計上。其主要諧波次數為基頻，能夠廣泛應用于各類時鐘信號相關的場景，如小型通訊社本、工業控制等諸多領域，幾乎涵蓋了電子設備的各個應用范疇。

關鍵參數詳解：

在之前的文章：EPSON愛普生32.768khz晶振（無源晶體）選型全攻略中我們介紹到無源晶體參數主要考慮封裝，頻率精度，負載電容，工作溫度，等效串聯電阻這幾個因素。以下是MC-146系列晶振的主要參數：
1. 頻率公差：也稱為頻率精度，單位是ppm（百萬分之一）。MC-146系列提供三個類別的頻率公差，分別為±20 × 10??、±50 × 10??、±100 × 10??，可滿足不同項目對時鐘信號精度的要求。
2. 封裝：如前文所述，其封裝為7.0 × 1.5 × 1.4mm，這個封裝稍微大一點，屬于細長類型。雖然這種封裝尺寸不太適合小型化的產品，但在許多傳統的工業設備、中型通信模塊以及一些對體積要求相對寬松的消費電子產品中，仍有著廣泛的應用空間。其穩定的機械結構能夠有效抵御外界環境因素的影響，如震動、溫度變化等，從而保證晶體振蕩器的正常工作。
3. 負載電容：提供7pF、9pF、12.5pF三種常見值，基本涵蓋了無源K級別晶體的主要負載電容需求。同時，愛普生還有6pF的晶體可供選擇。如果有其他要求，可以和生產廠家協商。負載電容的大小對電路起振和頻率穩定性有著直接影響。一般來說，pF值越小，電路起振越容易，回路功耗越低，但外接容值對頻率影響較大，頻率穩定度相對較低；反之，pF值越大，電路起振越難，回路功耗大，但外接電容的變化對輸出頻率影響低，頻率穩定性更好。
4. 工作溫度：MC-146系列晶體振蕩器的工作溫度范圍為- 40°C ~ +85°C，如果有超過這個范圍的設計，推薦使用愛普生其他型號的晶振。
5. 串聯電阻（ESR）：又叫等效電阻，其值越小越好。MC-146系列晶體振蕩器的串聯電阻≤65KΩ。在相同的頻率下，由于工藝技術水平的限制，封裝越小，ESR 值往往會越大。較小的ESR值有助于晶體振蕩器更容易起振，同時降低功耗。這在一些對功耗敏感的便攜式電子設備和低功耗物聯網設備中尤為重要，可以有效延長設備的電池續航時間。

32.768KHz晶體是愛普生主力的產品系列之一，MC-146作為其中的一款老牌型號，性能穩定，供貨時間短，市場流行多年，用在各類應用產品上面，經過多年都屹立不倒。適用于大多時鐘要求，價格低廉，性價比屬于非常優秀的產品。

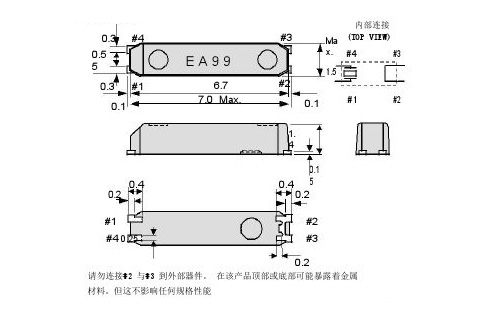

MC-146尺寸：

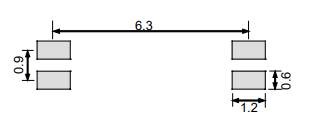

MC-146推薦焊盤尺寸：
