愛普生SG2016CBN/SG2520CBN系列高頻低抖動晶體振蕩器中文資料

隨著數字媒體、通訊網絡設備的高速發展，圖像與音頻傳輸對時鐘信號的高頻穩定性、低抖動特性提出了嚴苛要求。傳統六腳差分輸出方案雖能實現高精度，但在小型化、通用性上存在局限。愛普生2024年下半年開始量產的SG2016CBN和SG2520CBN系列晶體振蕩器，以4 腳有源晶振架構突破技術瓶頸，憑借CMOS 輸出、低噪聲整數 N 鎖相環（Integer-N PLL） 等創新，為高頻時鐘應用提供輕量化、高性能的解決方案，精準適配網絡設備、圖像 / 音頻傳輸等場景。

型號示例和含義說明：SG2016CBN 156.250000MHz TJJSA（2016 156.25MHz 50ppm@-40~+125℃,1.8V/3.3V）

核心亮點與技術解析：

1. 顛覆性技術路徑：
o 突破差分依賴：無需傳統六腳差分輸出（LVDS/LV-PECL），在標準四腳CMOS輸出架構上實現了媲美差分方案的低抖動性能。
o 核心引擎：采用愛普生自主研發的新型低噪聲整數N鎖相環技術（Integer-N PLL），有效抑制相位噪聲，實現超低抖動。

2. 優秀性能參數：
o 高頻寬覆蓋：支持75 MHz至170 MHz寬廣頻率范圍，標準頻率包括100MHz, 125MHz, 150MHz, 156.25MHz等。（標準頻率為貨架產品，可以快速下單訂貨。其它頻率可以生成，但交期較長。）

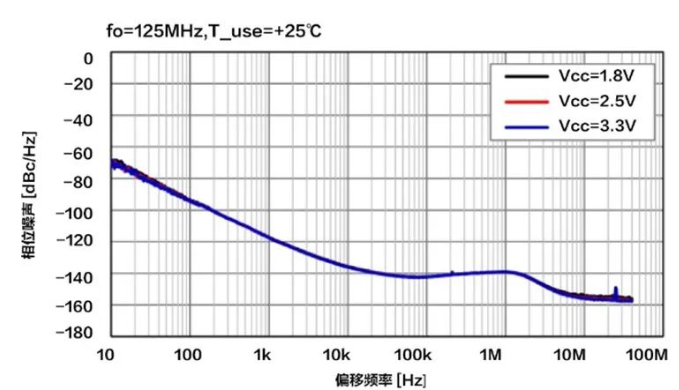

o 超低相位抖動：典型相位抖動值低至0.3ps 。

o 高精度與穩定性：*低全溫頻率容差僅為±15x10-6ppm。具體為：B級±15ppm (工作溫度-40℃至+105℃)、D級±25ppm、J級±50ppm (工作溫度-40℃至+125℃)。
o 寬電壓供電：兼容主流電壓：1.8V (1.62V - 1.98V)， 2.5V (2.25V - 2.75V)， 3.3V (2.97V - 3.63V) Typ.。
o 電流消耗（ICC）：12.5mA典型值/16.6mA*大值
（fo=156.25MHz，VCC=3.3V），*大12.4mA（fo=125MHz，VCC=3.3V）
o 工業級可靠性：寬工作溫度范圍：H檔： -40℃ 至 +105℃； J檔： -40℃ 至 +125℃。儲存溫度：-55℃ 至 +125℃。

3. 兩款小型化封裝：

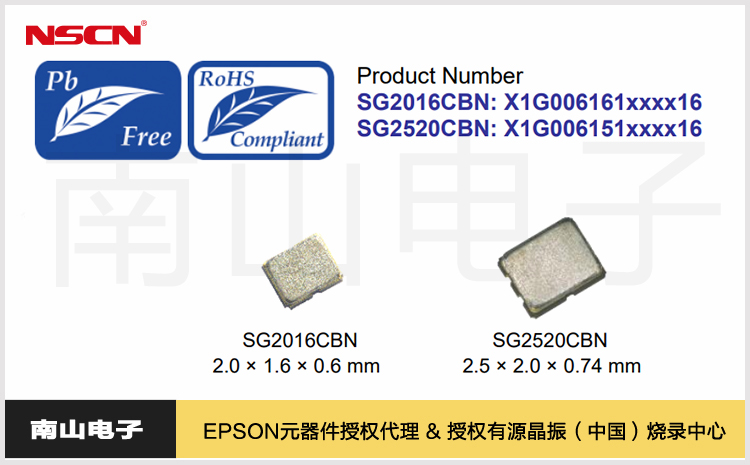

o SG2016CBN：尺寸 2.0 x 1.6 x 0.6 mm；SG2520CBN：尺寸 2.5 x 2.0 x 0.74 mm，兩款型號具有相同的電氣性能、精度、抖動、功耗和引腳配置（四腳CMOS），少數區別就在于物理封裝尺寸，為不同空間要求的設備設計提供靈活選擇。

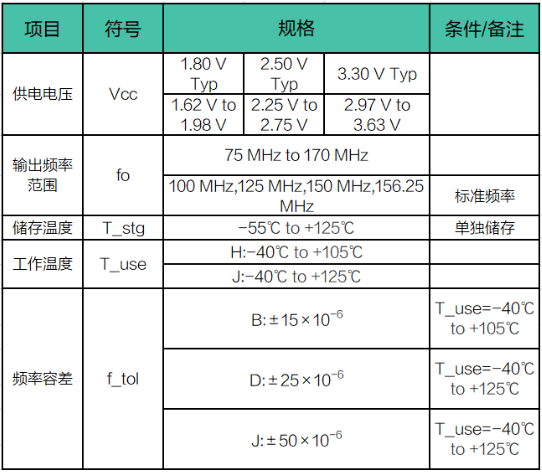

規格參數：

愛普生代理商-南山電子可以快速為客戶提供這兩款高頻低抖動晶振樣品，具體請與南山電子官方網站（m.gzxinhui.com）客服聯系，或訪問南山電子官方商城小批量購買。
