愛普生SG-8101CA可編程晶體振蕩器技術優勢與應用

在當今電子設備向小型化、低功耗與高可靠性發展的趨勢下，時鐘源作為系統同步與性能穩定的核心元件，其重要性日益凸顯。愛普生推出的SG-8101系列可編程晶振憑借其卓越的頻率精度、靈活的可編程特性和廣泛的溫度適應性，已成為工業控制、醫療設備及通信系統等高端領域的理想選擇。愛普生可編程晶振不僅突破了傳統固定頻率振蕩器的開發限制，更以PLL技術和低功耗架構為電子設計帶來了革新性的解決方案。今天南山電子給大家介紹一下SG-8101系列之一：愛普生SG-8101CA可編程晶體振蕩器技術優勢與應用。

核心技術與性能優勢：

1. 寬頻高精度
SG-8101CA支持0.67 MHz至170 MHz的頻率輸出范圍，且步進精度高達1 ppm，可滿足從低頻傳感設備到高速處理系統的多樣化需求。
2. 寬電壓與低功耗設計
器件兼容1.62 V至3.63 V的寬電壓輸入范圍，覆蓋主流低功耗處理器與嵌入式系統的電源需求。通過優化電路結構，其工作電流降至6.8 mA以下，較前代產品功耗降低50%。
3. 擴展溫度范圍的穩定性
SG-8101CA的工業級設計支持-40℃至+105℃的工作環境，且通過全誤差補償機制確保頻率穩定性。
4. 可編程特性與生產優勢
作為可編程晶振，SG-8101CA支持通過SG-Writer II工具在生產環節燒錄任意頻率，取代了傳統固定頻率振蕩器的定制模式。用戶可通過代理商或愛普生工廠進行編程，將交貨周期從數周縮短至數日，尤其適合小批量多品種的醫療設備或工業控制器開發。
5. 封裝與工業兼容性

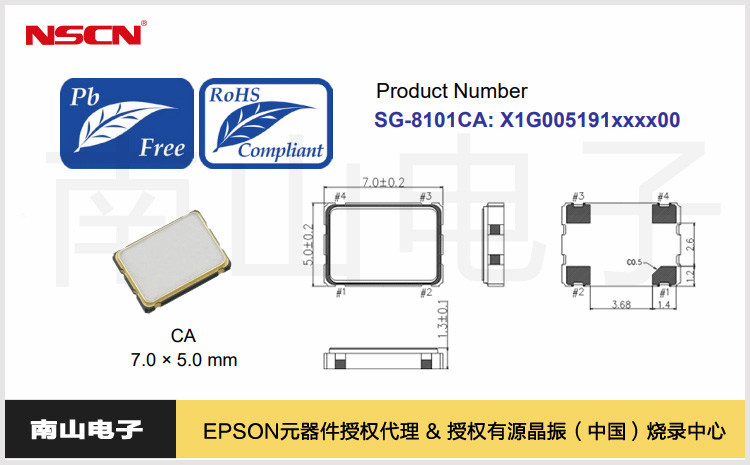

采用7050貼片封裝（7.0 × 5.0 × 1.3 mm），兼容標準SMD焊接工藝。其CMOS輸出類型可直接驅動數字電路，而OE/ST功能引腳則支持時鐘使能或待機模式，進一步降低系統能耗。

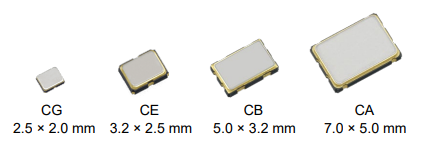

SG-8101系列包括SG-8101CA、SG-8101CA、 SG-8101CA、SG-8101CA四個子系列，其封裝分別如下圖所示：

應用場景：

• 通信設備：適用于5G小基站、路由器等，能精準同步信號，支持不同頻段靈活切換，幫設備廠商更快推出產品，提升網絡穩定性。
• 醫療設備：在血糖儀、心電監護儀等便攜設備中，讓數據采集更準，耗電更低，體積小巧適合塞進小型設備，滿足移動醫療長期穩定工作的需求。
• 工業設備：給工廠里的機器人、控制器當 “穩定時鐘”，不怕高溫、震動等惡劣環境，確保設備配合精準，生產效率更高。
• 消費電子與物聯網：手機、智能手表、智能家居設備都能用，讓各個模塊配合更高效，還能按需調整頻率，比如幫智能傳感器省電、反應更快。
• 汽車電子：在汽車雷達、中控系統、發動機控制里，提供精準時鐘信號，讓駕駛輔助系統反應更及時，車載娛樂系統運行更流暢，適應車內復雜環境。
