愛普生低相位抖動晶振SG2016EGN：1.6T高速光模塊的核心時鐘源

在5G通信技術全面普及與數據中心高速迭代的雙重驅動下，網絡通信流量正以指數級速度增長。作為數據傳輸鏈路中的關鍵樞紐，高速光模塊已從100G、400G 向1.6T甚至更高速率演進，這對時鐘信號的穩定性、精度及抗干擾能力提出了前所未有的挑戰。愛普生（EPSON）推出的SG2016EGN低相位抖動晶體振蕩器，以2.0×1.6×0.63mm 的超緊湊封裝與卓越的電氣性能，成為1.6T高速光模塊的核心時鐘源選擇，有效解決了高速數據傳輸中的相位噪聲、高溫穩定性及空間限制等痛點問題。

產品技術參數：

（一）頻率與輸出特性
• 頻率范圍：覆蓋25MHz至500MHz，能夠滿足1.6T光模塊中對高頻信號的需求。
• 輸出類型：采用LV-PECL（低壓正射極耦合邏輯）電平標準，兼容高速數字電路，降低信號反射與串?dāng)_風險。

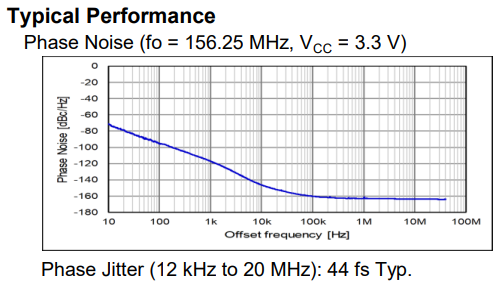

• 相位抖動：在156.25MHz 頻率下，12kHz至20MHz帶寬內典型值低至44fs，當頻率超過391MHz 時最大抖動僅50fs，遠優于同類產品，確保高速數據采樣的準確性。
（二）電氣與環境適應性
• 供電電壓：支持2.5V（典型值）與3.3V（典型值）雙電壓方案，適配不同光模塊電源設計。
• 頻率容差：提供±25ppm（D 后綴）與±50ppm（J 后綴）兩種精度等級，涵蓋初始誤差、溫度漂移、電壓系數及10年老化效應，保障長期運行穩定性。
• 工作溫度：標準版本支持-40℃至+85℃，可選版本擴展至-40℃至+105℃，滿足工業級及高溫環境應用需求。
（三）封裝與功耗特性

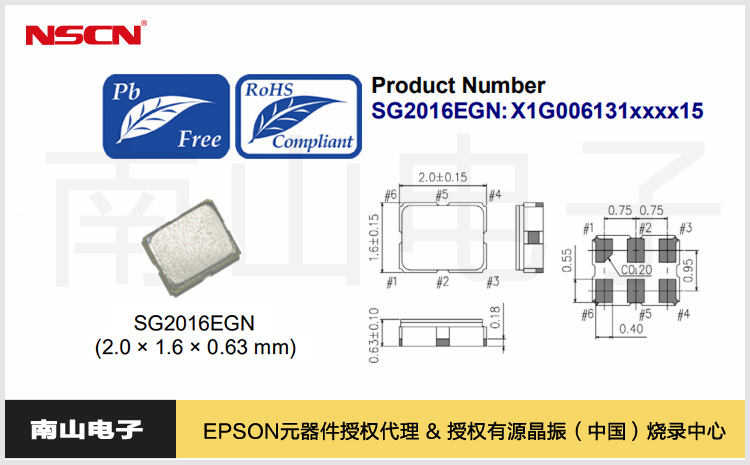

• 封裝尺寸：僅2.0×1.6×0.63mm，屬于超微型 SMD 封裝，適合高密度貼裝與小型化光模塊設計。
• 功耗表現：典型工作電流60mA，待機模式下電流低至 30μA（+85℃以下）或 60μA（+105℃以下），有效降低光模塊整體功耗與散熱壓力。

核心應用優勢：

（一）低相位抖動保障信號完整性
在1.6T光模塊中，時鐘抖動是導致數據誤碼的關鍵因素。SG2016EGN 的 44fs 低抖動特性，可將高速串行信號的眼圖張開度提升30% 以上，即使在112Gbps PAM4 調制模式下，仍能保持優異的信號質量。

（二）寬溫穩定性應對復雜環境
傳統晶振在高溫環境下易出現頻率漂移，而SG2016EGN通過愛普生獨有的恒溫控制技術與溫度補償算法，在+ 105℃高溫下頻率漂移量≤±50ppm，相比同類產品提升50%。
（三）微型封裝釋放空間紅利
隨著光模塊向 OSFP（1.6T）等更小型化封裝演進，內部空間寸土寸金。SG2016EGN 的 2.0×1.6mm 封裝比傳統 3.2×2.5mm 晶振節省 40% 安裝面積，可在光模塊 PCB 板上實現更緊湊的布局，同時減少走線長度，降低信號延遲與干擾風險。
（四）低功耗設計優化系統能效
在大型數據中心，光模塊功耗占整體設備功耗的30%以上。SG2016EGN 的 60mA 低工作電流與待機模式下的微安級功耗，可使單個1.6T光模塊功耗降低 5-8%。

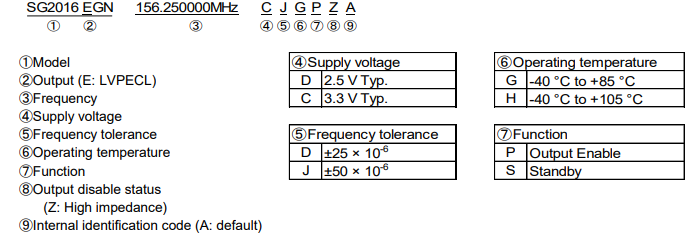

命名規則：
