AT切割晶振基本知識【愛普生晶振官方培訓資料】

AT晶振實際上是一種采用AT方式切割的無源晶體諧振器（英文名稱為AT-cut Crystal unit）。
以下資料來自日本EPSON晶振官方向其授權代理商——南京南山半導體有限公司提供的培訓資料。

1.       晶體產品如何分類？各有什么特點？
晶體產品有兩種形式：晶體單元（Crystal Unit,俗稱無源晶振）和晶體振蕩器（Oscillator，俗稱有源晶振）。晶體振蕩器其實就是晶體單元和各種半導體IC組合而成的模塊，晶體振蕩器的主要頻率特性都取決于其內部晶體單元。
       晶體單元的特性取決于切割工藝，不同的切割方式決定了晶振的以下一個性能或參數，目前主要有三種切割方式：
a) 音叉型(Turning Fork)：頻率主要是KHz級，比如32.768KHz
b) AT-Cut型：頻率主要是MHz級，比如12MHz，26MHz，125MHz等
c) SAW型：頻率為百MHz甚至GHz


、
2、AT晶振溫度頻率

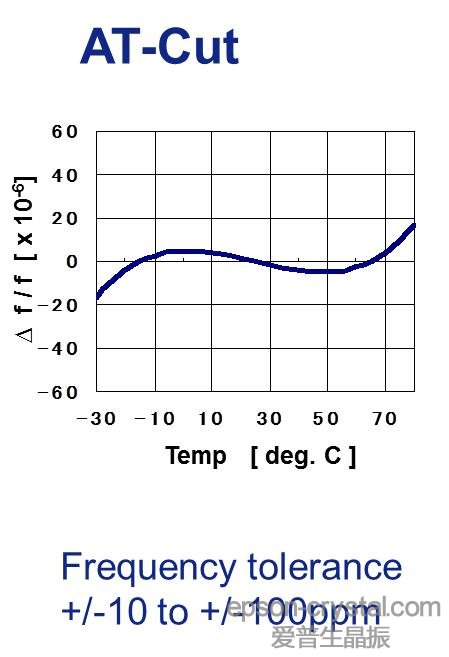

晶體單元的典型溫度頻率特性如下圖：

AT諧振頻率(f)晶體單元主要是石英的厚度（t）剪切模式
等效公式如下:
f = 1.67 / t            ( f ; [MHz]   t ; [mm] )
(Ex) t = 0.1mm ? f = 16.7MHz,    t = 0.05mm ? f = 33.4MHz


3、如何計算AT晶振當前頻率（）

計算公式如下：
△f/f=α(θX-25)+β(θX-25)2+χ(θX-25)3
θX：目標溫度
α，β，χ曲線系數可以在詳細規格書內查到

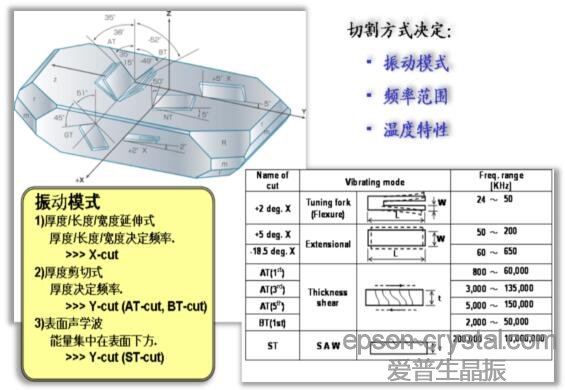

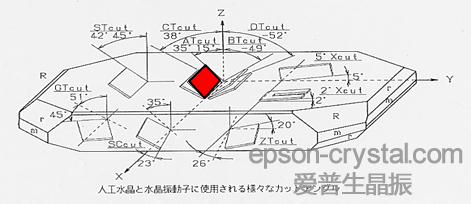

4、晶體切割位置

5、AT晶振內部結構：

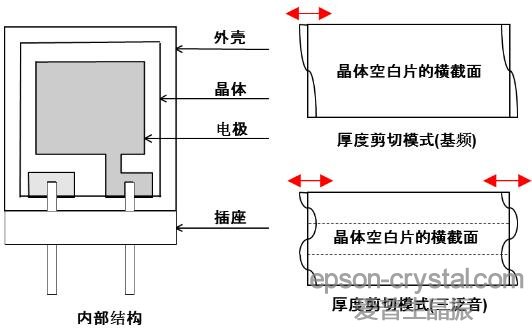

內部結構


Over tone （泛音）;
晶體單元的諧振頻率N倍于基本諧振頻率稱之為泛音模式，其中N是奇數，3,5,7, ???。N倍泛音頻率常被用到，我們稱為N泛音晶體單元.

6、震動模式

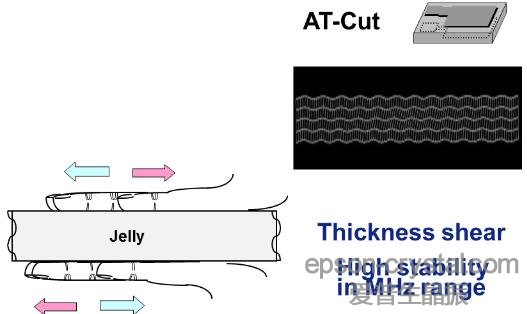

AT型晶體震動模式如左下圖所示，可以設想一下，一個膠體于兩掌之間，反復相對方向前后措動手掌。



7、AT晶振常見英/漢對照表
Common frequency:  常用頻點 、
Frequency tolerance:頻率穩定度
Actual package:  實際封裝
Supply voltage: 工作電壓
Motional resistance: 動態阻抗
Load capacitance: 負載電容
Non linearity: 非線性度
Operating temperature: 工作溫度
Frequency range: 頻率范圍
Current consumption: 電流消耗
Output control: 輸出控制
Size (mm): 尺寸(mm)
Detection range: 檢測范圍
Scale factor: 比例因子
Frequency / temperature characteristics:頻率/溫度特性
Frequency/control range頻率/控制范圍
